C1815 là gì? Cách đo kiểm tra và nguyên lý hoạt động

Nếu như bạn đang cần tìm mua linh kiện C1815 mà chưa hiểu rõ về kinh kiện này thì hãy cùng tìm hiểu. Trong bài viết này chúng tôi sẽ đề cập C1815 là gì? Cách đo kiểm tra C1815 và nguyên lý hoạt động.

 C1815 là gì?

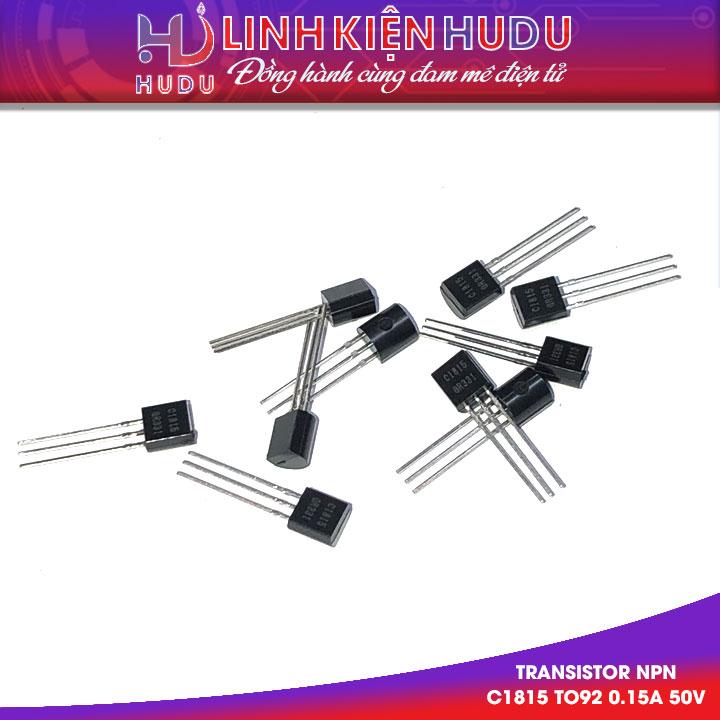

Transistor C1815

C1815 là gì? C1815 còn được gọi với tên gọi là transistor C1815. Transistor này thuộc loại transistor NPN loại bóng nghịch. C1815 có Uc cực đại = 50V dòng Ic cực đại = 150mA.

Ứng dụng của Transistor C1815

Những ứng dụng của Transistor C1815 đó là:

• Điều khiển tần số âm chúng cho những mạch ứng dụng khuếch đại

• Kích điện áp

• Đóng mở như công tắc điện tử

Cách đo kiểm tra Transistor C1815

Khi hoạt động Transistor C1815 có thể hư hỏng do nhiều nguyên nhân khác nhau như: hỏng do nhiệt độ, độ ẩm, hỏng hóc do điện áp nguồn tăng cao hay do chất lượng của Transistor. Lúc đó cần kiểm tra xem Transistor còn sống hay đã chết theo cách đo kiểm tra C1815 sau đây:

Kiểm tra Transistor C1815 ngược NPN tương tụ kiểm tra 2 Diode đấu chung cực Anot, điểm chung là cực B, nếu đó từ B sang C và B sang E (Que đen vào cực B) thì tương đương như đo 2 Diode thuận chiều => kim lên. Còn tất cả những trường hợp đo khác kim không lên.

Trái với những điều trên nghĩa là Transistor bị hỏng.

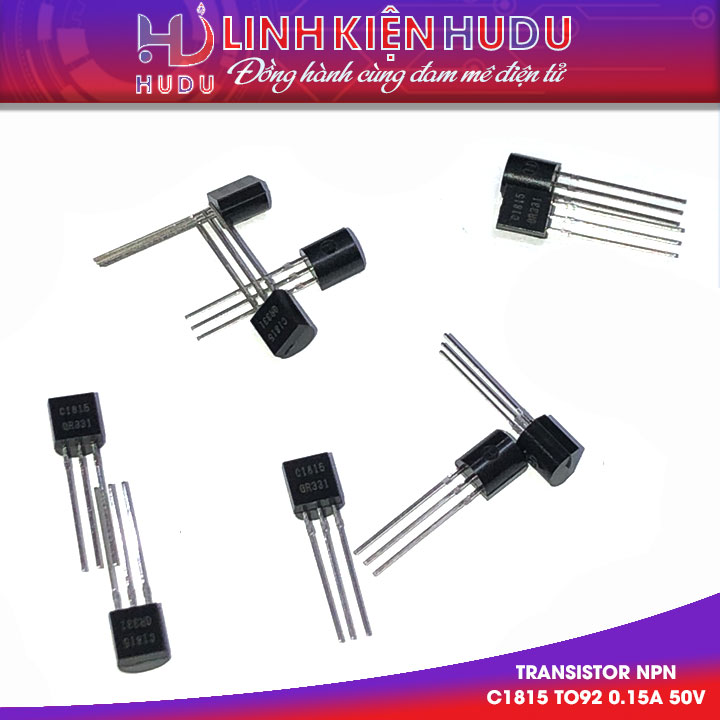

Hình dạng C1815

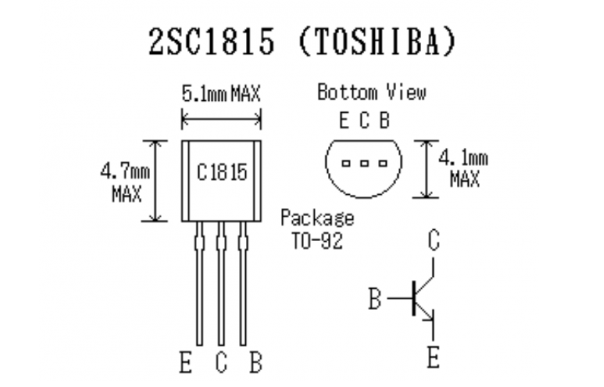

Kiểu chân và kích thước Transistor C1815

C1815 có kiểm chân là TO92 có nghĩa là kiểu chân cắm

C1815 là dòng Transistor ngược NPN.

Thông số kỹ thuật của Transistor C1815

• Điện áp cực đại: 50V

• Dòng cực đại: 150mA

• Khối lượng: 0.21g

Ví dụ như C1815 của Toshiba có thông số như sau:

2SC1815 Toshiba:

Vce(Max)=5V, IC=150mA, hfe=100

Veb(Max)=5V

Pmax=400mW

Nhiệt độ chịu được: 125 độ C

Tần số hoạt động: 80MHz

Cob=3.5pF

Rbb=50Ohm

=> Xem thêm: Hướng dẫn cách loại bỏ vết xước và làm mới kính lúp

Nguyên lý hoạt động

Transistor C1815 Toshiba

Transistor C1815 hoạt động phụ thuộc vào dòng từ chân B. Khi chân B có dòng vào thì lớp bán dẫn sẽ được mở khiến xuất hiện dòng CE chạy qua IC led sáng. Nếu như ở chân B không có dòng thì lớp bán dẫn không mở và không có dòng qua CE led không sáng.

Dòng qua B được tính theo công thức: IC= β.IB

Trong đó:

• IC là dòng chạy qua mối CE

• IB là dòng chạt qua mối BE

• Β là hệ số khuếch đại của Transistor

Trên đây, chúng tôi đã thông tin đến bạn C1815 là gì, cách đo kiểm tra và nguyên lý hoạt động. Hi vọng đã cung cấp cho bạn những thông tin bổ ích. Nếu như bạn đang có nhu cầu mua linh kiện C1815 hoặc các loại linh kiện điện tử khác hãy liên hệ ngay với linh kiện để được cung cấp sản phẩm chất lượng.
