Cách kiểm tra Triac trên bo mạch máy giặt bằng đồng hồ vạn năng

Triac đã là cái tên quen thuộc trong ngành điện tử điện lạnh. Sau đây, chúng tôi sẽ hướng dẫn bạn cách kiểm tra triac trên bo mạch máy giặt bằng đồng hồ vạn năng chính xác, nhanh chóng.

Triac là gì?

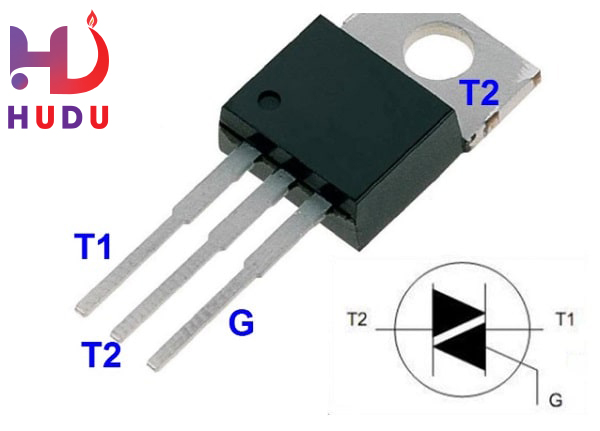

cách kiểm tra triac trên bo mạch máy giặt bằng đồng hồ vạn năn

Triac ở trên bo mạch máy giặt

Triac là linh kiện cần thiết ở trong nhiều thiết bị điện tử điện lạnh nhất là trong máy giặt. Để xác định triac ở trên bo mạch máy giặt có tốt không bạn có thể sử dụng đồng hồ vạn năng.

Triac được dùng trong bo mạch điện tử có tác dụng đóng cắt điện dòng AC cho các phụ tải. Dòng AC này có thể từ 1A – 8A và có mức điện áp là 220V. Triac có nhiều hình dáng khác nhau, có dạng 3 chân ký hiệu là chữ T ở trên mạch điện tử. Triach được sử dụng như là công tắc điện chuyện sử dụng để điều khiển thiết bị xoay chiều, chính vì thế nên những chân của nó sẽ giống như thành phần của công tắc điện tử.

Công dụng của Triac ở trên máy giặt

Triac là linh kiện quan trọng ở trên những mạch điều khiển máy giặt. Thông thường ở trên máy giặt sẽ có 4 con triac với những chức năng khác nhau:

  • Triac điều khiển mô tơ quay thuận

  • Triac điều khiển mô tơ quay ngược

  • Triac điều khiển van cấp nước

  • Triac điều khiển van xả nước

Ví dụ: Trên vỉ mạch điều khiển của máy giặt Toshiba có 4 con triac nhưng được chia thành 2 loại: Loại triac có phía tản nhiệt và triac dạng đèn bán dẫn. 2 triac có thể gắn tản nhiệt sử dụng để điều khiển động cơ quay thuận và quay ngược. Trong khi 2 triac có dạng đèn bán dẫn sử dụng điều khiển van cấp nước và van xả nước.

Thông thường, những triac có tản nhiệt sẽ làm việc với tần suất nhiều hơn, dòng triac cho đi qua cũng lớn hơn so với những loại triac loại nhỏ (8A so với 1 A – cùng mức điện áp là 400V).

Cách kiểm tra Triac trên bo mạch máy giặt bằng đồng hồ vạn năng

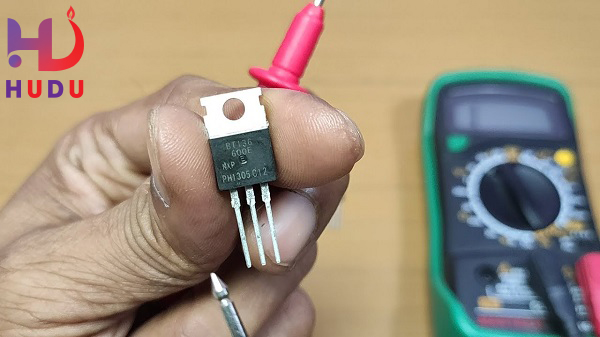

 cách kiểm tra triac trên bo mạch máy giặt bằng đồng hồ vạn năn

Sử dụng đồng hồ vạn năng đo triac cho kết quả chính xác

Những triac đều có thể bị hỏng, lúc này bạn cần thay thế kịp thời để không làm ảnh hưởng tới hoạt động của thiết bị. Muốn kiểm tra xem triac còn sống hay chết thì phương pháp tốt nhất là sử dụng đồng hồ vạn năng.

Bạn có thể chọn đồng hồ vạn năng kim hoặc đồng hồ vạn năng số đều được. Nhưng đồng hồ cần có chức năng kiểm tra điện trở. Những bước thực hiện kiểm tra như sau:

  • Bước 1: Di chuyển núm vặn tới thang đo điện trở. Với đồng hồ vạn năng kím là thang x1Ohm.

  • Bước 2: Kết nối đồng hồ với 2 đầu dò. Sau đó, đặt que đỏ vào cực G và que đen vào T1.

  • Bước 3: Nhìn kết quả hiển thị ở trên màn hình. Nếu như kim hiển thị trong khoảng 10-15Ohm tức là con triac này vẫn hoạt động tốt hoặc bạn có thể tiếp tục sử dụng.

  • Bước 4: 2 que đo vẫn tại 2 cực G và T1, giá trị vẫn giữ nguyên không có sự thay đổi tức là triac bình thường. Nếu như 2 chiều không lên kim hoặc giá trị hiển thị bằng 0 nghĩa là triac đã hỏng.

  • Bước 5: Tiếp tục đo trở kháng của 2 cực T1 và T2, nếu như kết quả đo bằng 0 nghĩa là triac đã bị chập và cần thay thế linh kiện mới.



=> Xem thêm: Những lưu ý cần biết khi sử dụng nhiệt kế điện tử

Trường hợp muốn biết liệu triac có bị đứt không thì hãy để đồng hồ vạn năng ở thang x1Ohm và đo trở kháng giữa T1 và G. Nếu như kim không hiển thị ở vạch chia ngay khi đổi chiều nghĩa là triac bị đứt cực T1 và G. Tiếp tục kiểm tra tương tự đối với cực T1 và T2, 2 cực này hoàn toàn cách điện. Nếu như thấy kím bằng 0 có nghĩa là triac bị chập cực T1 và T2.

Trên đây, chúng tôi đã hướng dẫn cách kiểm tra Triac trên bo mạch máy giặt bằng đồng hồ vạn năng. Với cách kiểm tra Triac sống hay chết bằng đồng hồ vạn năng này thì người sử dụng có thể xác định và phát hiện dễ dàng xem liệu triac có còn tốt hay không từ đó có cách khắc phục và sửa chữa máy giặt phù hợp.

Nếu như bạn đang có mua các loại triac, đồng hồ vạn năng, mua linh kiện điện tử, hãy liên hệ ngay với linh kiện Hudu để được cung cấp sản phẩm chất lượng nhất phục vụ cho nhu cầu sử dụng.
