Dimmer AC là gì? Những thông tin cần biết về Dimmer AC

Dimmer AC được sử dụng nhiều trong lĩnh vực điện tử. Tuy nhiên nhiều người vẫn chưa hiểu nhiều về loại mạch này. Trong bài viết sau đây, hãy cùng giải đáp thắc mắc Dimmer AC là gì? Những thông tin cần biết về Dimmer AC.

Mạch Dimmer AC là gì?

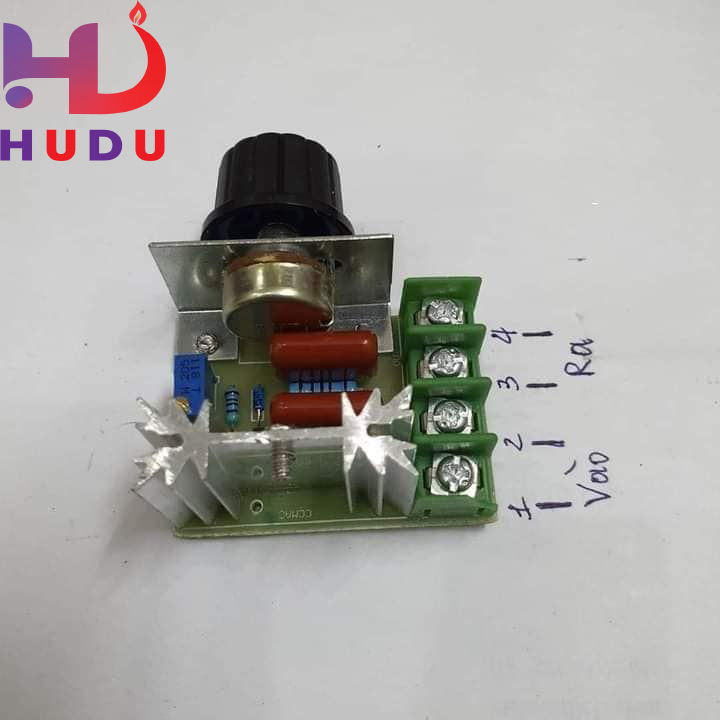

Module chỉnh áp SCR-4000W

Mạch Dimmer AC dựa trên nguyên lý cắt xén pha điện áp ở những pha khác nhau theo sóng hình sin của dòng điện xoay chiều từ đó giúp làm giảm năng lượng tới tải.

Ứng dụng của mạch Dimmer AC

Những ứng dụng của mạch Dimmer AC đó là:

• Điều chỉnh độ sáng của bóng đèn sợi đốt, đèn halogen từ đó giúp điều chỉnh nhiệt lượng tỏa ra của đèn đó (sử dụng trong sưởi ấm chăn nuôi, sấy thực phẩm).

• Điều chỉnh thanh gia nhiệt còn gọi là trở nhiệt của những lò sấy, điều chỉnh nhiệt độ của nước nồi hấp, nước nồi phở.

• Điều chỉnh tốc độ động cơ quạt, các động cơ AC công suất nhỏ, khoan pin. Ví dụ như bạn đang bật quạt ở số nhỏ nhất nhưng vẫn thấy mạnh thì bạn có thể sử dụng mạch Dimmer AC này giúp điều chỉnh cho quạt quay chậm lại.

Kết luận: Ưu điểm của Dimmer AC đó là gọn nhẹ, có giá thành phù hợp… Nhược điểm chính trong sử dụng đó là dùng triac làm biến dạng sin. Những tải thuần trở (đèn sợi đốt, trở nhiệt) làm việc tốt với những giá trị trung bình nhờ tác dụng san làm đồng đều. Tuy nhiên, những tải cảm sẽ bị ảnh hưởng ví dụ như động cơ sẽ nóng hơn bình thường, năng lượng tiêu tốn cao hơn.

Có nhiều loại Dimmer AC mà khách hàng có thể tùy ý lựa chọn phục vụ cho nhu cầu công việc của mình.

Nguyên lý hoạt động của một Dimmer

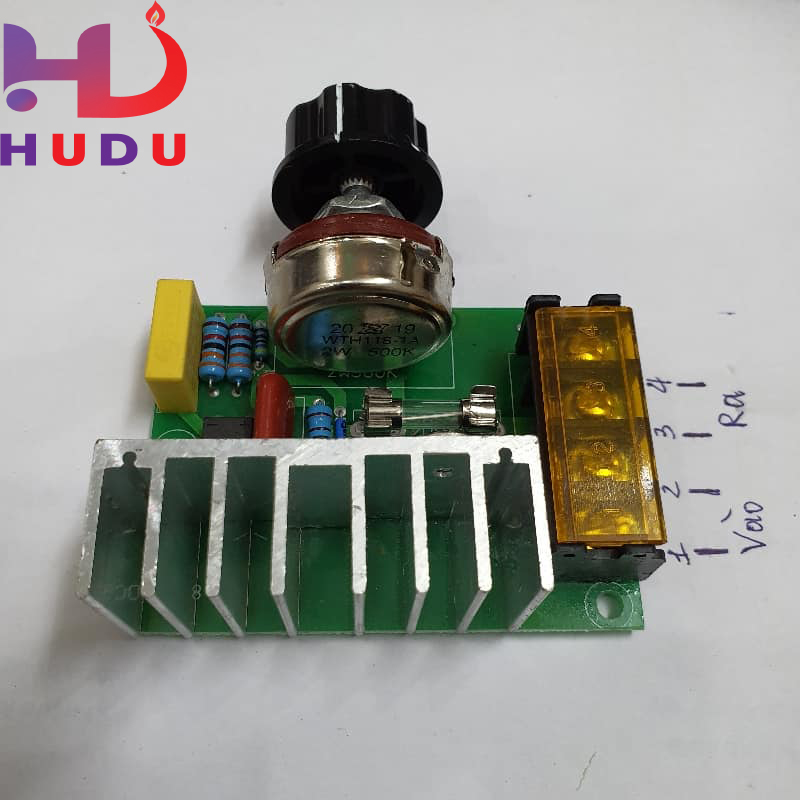

Module chỉnh điện áp SCR-2000W

Trong những mạch kể trên thì thành phần không thể thiếu đó là Diac và Triac. Đầu tiên, hãy cùng tìm hiểu nguyên lý của Diac.

Khi điện áp chưa đủ lớn thì Diac sẽ không dẫn. Tuy nhiên, khi điện áp đặt vào con Diac này đủ lớn tới một giá trị nào đó nó sẽ dẫn dòng mạnh. Một điều đặc biệt lưu ý đó là Diac này không phân biệt chiều vào.

Hoặc nói cách khác Diac bị đánh thủng khi điện áp đặt lên nó cao hơn mức cho phép VBO. VBO thường là 32V, khi mức điện áp nhỏ hơn mức này thì nó sẽ cách điện hầu như không dẫn điện.

=> Xem thêm: 7 mẹo sử dụng máy hiện sóng tốt hơn cho người mới

Tiếp theo là nguyên lý của TRIAC.

Để đóng cắt điện AC người ta có thể sử dụng Relay và Triac. Tuy nhiên, trong một số ứng dụng relay vẫn chưa đáp ứng được việc tự động hóa vì khi đóng tiếp điểm vẫn sinh ra tia lửa điện gây nhiễu cho những thiết bị khác, hệ thống cơ khí của relay đóng cắt vẫn còn chậm không đáp ứng được ở tần số, dòng kích relay tương đối lớn.

Triac có thể khắc phục được tình trạng trên. Một Triac gồm 3 chân T1, T2, G. Để kích dẫn 1 Triac, cần cấp 1 dòng điện từ G sang T1 hoặc từ T1 sang G không quan trọng chiều nào. Điều kiện là điện áp T1 # điện áp G để tạo sự chênh lệch điện áp dẫn tới xuất hiện dòng điện VG-VT1#0V.

Nguyên lý của mạch Dimmer AC là sử dụng Diac để kích dẫn Triac để từ đó cắt xén điện áp ở những pha khác nhau theo sóng hình sin của dòng điện xoay chiều từ đó làm giảm năng lượng tới tải.

Cách chọn Dimmer AC

Trước khi sử dụng Dimmer AC thì bạn cần xem thiết bị có phù hợp không, thông thường những thiết bị phù hợp là những tải thuần trở như thanh gia nhiệt, bóng đèn sợi đốt, động cơ quạt công suất nhỏ, bóng halogen.

Những tải không thích hợp như: Driver đèn led, đèn led, bóng đèn huỳnh quang, đèn compact vì khi Dimmer sẽ làm cho bóng đèn bị nháy.

Tiếp theo, chọn Dimmer dựa theo công suất tải, sử dụng chỉ 60 – 70% công suất của Module Dimmer sẽ dùng được lâu dài. Như Dimmer 2000W sẽ sử dụng cho những tải từ 1400 – 1300 trở xuống với những tải thuần trở, còn đối với những tải như động cơ thì tầm 300 – 400W trở xuống vì phải tính tới dòng khởi động x3 x4 lần dòng định mức này.
