Hướng dẫn đọc điện trở đơn giản và chính xác nhất

Điện trở là linh kiện phổ biến ở trong các mạch điện. Những vạch màu ở trên thân của điện trở không những giúp cho nhân viên kỹ thuật xác định được đúng giá trị của điện trở mà còn có tác dụng hướng dẫn cho người dùng hiểu được điện trở các vật dụng mà người sử dụng đang dùng. Sau đây, hãy cùng tham khảo hướng dẫn đọc điện trở đơn giản và chính xác nhất.

Điện trở là gì?

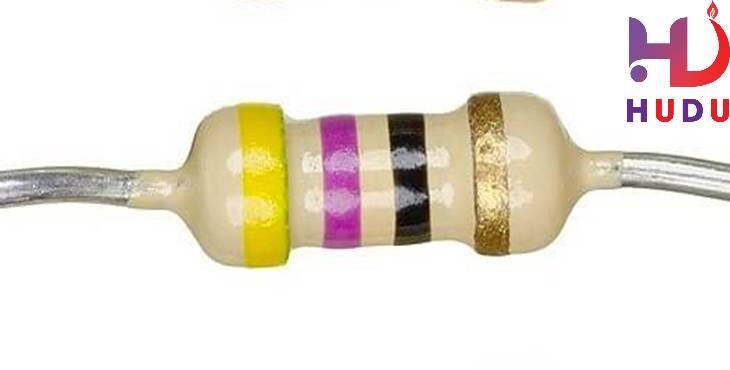

Điện trở không thể thiếu được trong cách mạch điện, điện tử

Điện trở là linh kiện quan trọng và không thể thiếu được ở trong mạch điện, điện tử. Trên thân điện trở thường có các vạch màu. Cấu tạo của điện trở từ nhiều thành phần với nhiều hình dáng khác nhau. Điện trở giúp người dùng khống chế dòng điện qua tải cho thích hợp giúp tạo nhiệt lượng trong những ứng dụng cần thiết hoặc để điều chỉnh cường độ dòng điện qua những thiết bị điện.

Điện trở có đơn vị là Ohm, ký hiệu là Ω, bên cạnh đó còn có những đơn vị khác đó là mΩ, kΩ, mΩ.

Cách tính giá trị của điện trở

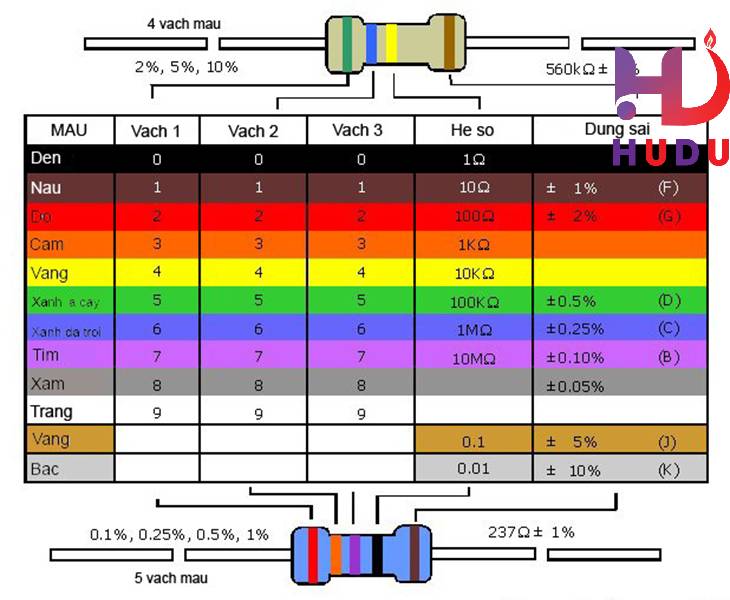

Có thể tính được giá trị điện trở dựa trên những vạch màu trên thân điện trở

• Tính giá trị điện trở dựa trên bảng màu giá trị điện trở

Thực tế thì ngoài việc nhà sản xuất in trị số lên điện trở thì người ta cũng quy ước chung cách đọc trị số điện trở và những tham số cần thiết khác. Dựa vào bảng màu thì đọc giá trị điện trở như sau:

• Cách đọc giá trị điện trở 4 vạch màu

Với điện trở 4 vạch màu:

+ Vạch màu thứ nhất: Là giá trị hàng chục trong giá trị của điện trở.

+ Vạch màu thứ hai: Là giá trị hàng đơn vị trong giá trị của điện trở.

+ Vạch màu thứ 3: Là hệ số nhân với giá trị số mũi của 10 sử dụng nhân với giá trị điện trở.

+ Vạch màu thứ 4: Là giá trị sai số của điện trở. Vòng thứ 4 là vòng ở cuối và luôn có màu nhũ vàng hoặc nhũ bạc. Khi đọc thì ta bỏ qua trị số của vòng này.

+ Giá trị của điện trở = (vạch 1)(vạch 2) x 10 (mũ vạch 3)

Ví dụ: Trên thang điện trở có những vạch màu lần lượt là vàng, tím, đen, hoàng kim ứng với những số 4,7,0. Vậy giá trị điện trở sẽ là 47x10^0=47Ω.

• Cách đọc giá trị điện trở 5 vạch màu

Với điện trở 5 vạch màu:

+ Vạch màu thứ 1: Là giá trị hàng trăm trong giá trị điện trở.

+ Vạch màu thứ 2: Là giá trị hàng chục trong giá trị điện trở.

+ Vạch màu thứ 3: Là giá trị hàng đơn vị trong giá trị điện trở.

+ Vạch màu thứ 4: Là hệ số nhân với giá trị số mũ của 10 sử dụng để nhân với giá trị điện trở.

+ Vạch màu thứ 5: Là giá trị sai số của điện trở.

+ Giá trị của điện trở = (vạch 1)(vạch 2)(vạch 3) x 10(mũ vạch 4) + vạch 5

Ví dụ: Một điện trở có những vạch màu lần lượt là xanh, vàng, đỏ, nâu, mâu ứng với những chữ số đó là 6,4,2,1,1. Vậy giá trị của điện trở là 642 x 10^1 ± 1%= 6420 ± 1%.

Cách đọc giá trị điện trở công suất

Điện trở công suất là những loại điện trở công suất lớn hơn 1W, 2W, 5W hoặc 10W được dùng trong cách mạch điện tử có dòng điện lớn đi qua.

Với điện trở công suất thường sẽ được chia ra thành 2 cách đọc, điện trở 4 vạch màu và điện trở 5 vạch màu.

=> Xem thêm: Các loại điện trở TẠI ĐÂY.

Sự khác biệt giá trị thực tế và lý thuyết

Trên thực tế, giá trị chúng ta đo được sẽ không hoàn toàn chính xác. Tuy vậy thì giá trị đó cần ở trong khoảng dung sai của điện trở.

Khoảng dung sai của điện trở được tính bằng cách lấy phần trăm nhân với giá trị lý thuyết.

Ví dụ: Điện trở 200 Ω với dung sai là 5%.

Ta tính khoảng dung sai như sau: 200x5%=10 Ω.

Vậy với điện trở 200 Ω với dung sai là 10% giá trị đo sẽ nằng trong khoảng là [190, 210].

Cách đo điện trở trên thực tế

Làm thế nào để biết được hướng đọc những vạch màu của điện trở?

Vạch màu đầu tiên sẽ nằm sát với cạnh nhất. Vạch màu cuối (vạch dung sai) sẽ luôn có một khoảng cách xa hơn một chút so với những vạch kia để giúp cho người dùng phân biệt được vạch nào sẽ là vạch đầu tiên.

Trên đây, chúng tôi đã hướng dẫn đọc điện trở đơn giản và chính xác nhất. Hy vọng người dùng đã biết cách đọc giá trị của điện trở.
