IC NGUỒN TOP246YN TOP246Y TOP246

Mô tả IC nguồn TOP246YN

Sản phẩm IC nguồn TOP246YN

- Tên sản phẩm: Linh kiện IC nguồn TOP246YN TOP246Y

- Mã sản phẩm: TOP246YN

Thông số kỹ thuật IC nguồn Top246YN

- Điện áp đầu vào: 85 - 265VAC.

- Tần số: 132kHz.

- Chu kỳ: 83%.

- Điện áp đầu ra: 12V.

- Nhiệt độ hoạt động: -40 đến 150 độ C.

- Kiểu chân: TO-220-7C 6 chân.

- Công suất tối đa Open Frame: 125W/90W.

- Công suất tối đa Adapter: 60W/40W.

Công dụng của IC nguồn TOP246YN

- Bộ chuyển đổi AC/DC

- IC Nguồn LCD và máy chiếu

- IC nguồn điều hòa

=> Xem thêm: Các loại IC nguồn khác tại đây.

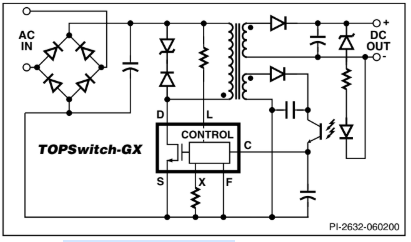

Sơ đồ mạch ứng dụng của IC nguồn TOP246 TOP246Y TOP246YN

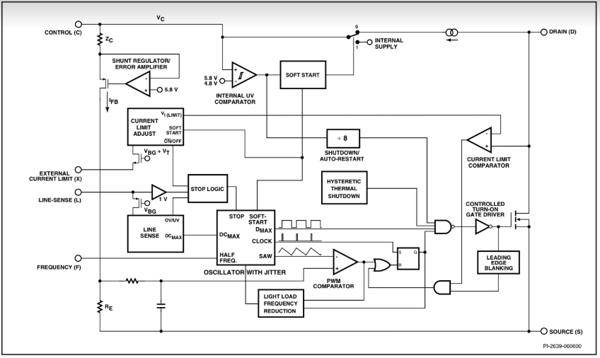

Sơ đồ khối của IC nguồn TOP246 TOP246Y TOP246YN

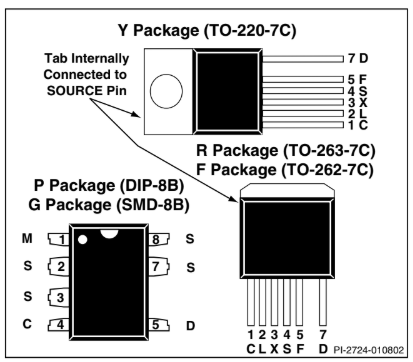

Sơ đồ chân kết nối của IC nguồn TOP246 TOP246Y TOP246YN

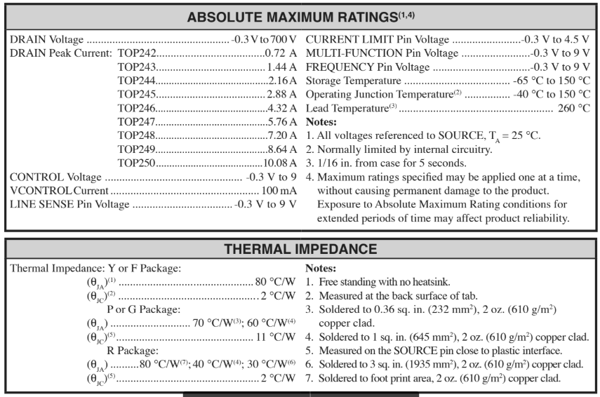

Thông số điện tối đa của IC nguồn TOP246 TOP246Y TOP246YN

Giới thiệu thêm về IC nguồn

IC nguồn còn được gọi là IC quản lý nguồn. Đây là IC quan trọng trong các dòng thiết bị điện tử có chức năng quản lý, kiểm soát, phân phối nguồn điện đến những mạch tương ứng và những IC khác.

Thiết kế của IC nguồn giúp chuyển đổi, điều chỉnh và ổn định dòng điện cũng như điện áp qua nó. Nguồn cung cấp điện của IC có thể phân chia và nhân điện thế nhất định từ một nguồn điện áp mong muốn cho bất kỳ điện áp đầu ra với công suất mong muốn.

Trường hợp mà IC nguồn bị hỏng và không thực hiện được nhiệm vụ của mình sẽ làm cho những mạch điện cũng như linh kiện cần dùng điện áp của IC cung cấp không hoạt động được làm thiết bị không bật nguồn được.

Hướng dẫn kiểm tra IC nguồn còn sống hay chết

Có thể kiểm tra xem IC nguồn còn sống hay chết bằng những cách như sau:

• Kiểm tra bằng cách quan sát

Bạn có thể kiểm tra IC bằng cách quan sát. Nếu phát hiện trên IC có những vết xước hoặc vệt cháy thì có thể IC đã hỏng và cần phải thay thế IC mới.

• Kiểm tra IC bị quá nhiệt

Nếu như IC hoạt động quá công suất gây nên tình trạng quá nhiệt làm chi thiết bị hoạt động không ổn định. Các bước kiểm tra IC nguồn sống hay chết như sau:

+ Bước 1: Cấp điện áp cho mạch điện tích hợp dựa theo điều kiện hoạt động.

+ Bước 2: Chạm thử đầu ngón tay vào IC sau khi cấp điện, quan sát lượng điện của IC có bình thường không.

+ Bước 3: Nếu như IC có tình trạng nóng lên một cách nhanh chóng có nghĩa là IC đã bị hỏng.

• Kiểm tra IC bị ngắn mạch

Nếu như IC bị ngắn mạch cũng làm ảnh hưởng tới khả năng hoạt động của thiết bị nên bạn hãy kiểm tra IC có bị ngắn mạch không? Cách kiểm tra này cần đến đồng hồ vạn năng và thực hiện theo các bước như sai:

+ Bước 1: Chỉnh đồng hồ vạn năng về chế độ đo thông mạch.

+ Bước 2: Kết nối đầu dò của đồng hồ với những chân ở mỗi cạnh của IC.

+ Bước 3: Trong quá trình đo nếu như đồng hồ kêu bíp khoảng 50% số lần đo thì IC bị ngắn mạnh và cần thay IC mới.

• Kiểm tra điện áp đầu vào và đầu ra của IC

Kiểm tra điện áp đầu vào và đầu ra của IC cũng là cách kiểm tra IC nguồn, IC công suất hiệu quả. Bạn cần đồng hồ vạn năng để kiểm tra. Mục đích kiểm tra giúp xem điện áp đầu ra từ những chân tín hiệu của IC có theo điện áp xác định hoặc khác với thông số của nhà sản xuất đưa ra. Các bước thực hiện như sau:

+ Bước 1: Chỉnh đồng hồ bạn năng về thang đo điện áp tương ứng mức điện áp của IC.

+ Bước 2: Nối những chân dây đo vào đồng hồ theo màu sắc tương ứng. Dây màu đỏ nối với cực dương của IC còn dây màu đen nối với cực âm của IC.

+ Bước 3: Đọc kết quả đo trên đồng hồ vạn năng, nếu như kết quả hiển thị trên đồng hồ giống như điện áp của thiết bị có nghĩa là IC hoạt động tốt còn kết quả không hiển thị có nghĩa là IC đã hỏng và cần thay thế.

Hoặc bạn cũng có thể sử dụng đồng hồ vạn năng để kiểm tra IC sống hay chết.

Địa chỉ bán IC nguồn TOP246YN chất lượng, giá tốt

Linh kiện Hudu cung cấp IC nguồn TOP246YN mới chất lượng tốt cho khách hàng

Khi có nhu cầu mua IC nguồn TOP246YN, để mua được sản phẩm chất lượng, giá tốt, bạn cần lựa chọn địa chỉ mua uy tín. Ngoài ra, khi mua hàng, bạn cần lưu ý kiểm tra kỹ càng chất lượng sản phẩm khi nhận hàng.

Hiện nay trên thị trường có nhiều địa chỉ cung cấp IC nguồn TOP246YN trong đó linh kiện điện tử Hudu sẽ là địa chỉ cung cấp uy tín, chất lượng cho những khách hàng có nhu cầu.

- Linh kiện điện tử Hudu cung cấp IC nguồn TOP246YN TOP246Y TOP246 chất lượng tốt, khách hàng hoàn toàn yên tâm khi sử dụng.

- IC nguồn có độ bền cao, thời gian sử dụng lâu dài.

- Mức giá cả của IC nguồn ở mức hợp lý và cạnh tranh trên thị trường.

- Chính sách đổi mới IC nguồn nếu phát sinh lỗi do nhà sản xuất, IC nguồn bị hư hỏng trong quá trình vận chuyển.

- Giao hàng IC nguồn nhanh chóng theo địa chỉ yêu cầu, khách hàng được kiểm tra IC nguồn trước khi thanh toán.

Nếu bạn đang muốn mua IC nguồn TOP246YN nhấn ngay vào Đặt mua hàng để được cung cấp sản phẩm chất lượng, giá tốt nhanh chóng. Linh kiện điện tử Hudu có đội ngũ nhân viên bán hàng chuyên nghiệp, tận tình, chu đáo sẽ tư vấn cụ thể để khách hàng chọn lựa được sản phẩm phù hợp với nhu cầu sử dụng.
