IC NGUỒN TOP258PN TOP258P TOP258 258 DIP-7 MỚI CHÍNH HÃNG

Mã sản phẩm: PVN1078
0 đánh giá 876 lượt xem 0 lượt mua thành công
Giá: 30.000đ

Giao hàng toàn quốc

Giá sản phẩm chưa bao gồm VAT

  • TOP258PN mới chính hãng được sử dụng trong lĩnh vực sửa chữa điện tử

  • Loại: IC nguồn

  • Tình trạng: Mới chính hãng

Thông số kỹ thuật của TOP258PN mới chính hãng

TOP258PN MỚI CHÍNH HÃNG

Sản phẩm TOP258PN mới chính hãng

- Tên sản phẩm: TOP258PN mới chính hãng

-  Mã sản phẩm: TOP258PN

- Công suất: 29W

- Kiểu chân: DIP-7

- Hàng bao sống bao test

=> Xem thêm: Các loại IC nguồn khác tại đây.

Mô tả sản phẩm

TOPSwitch-HX là sản phẩm kết hợp hiệu quả của Mosfet công suất 700V với nguồn chuyển đổi điện áp cao, điều khiển PMW, mạch ngắt nhiệt, bộ dao động, bảo vệ sự cố với mạch điều khiển khác vào với một thiết bị nguyên khối.

Đặc trưng sản phẩm

  • Chi phí của hệ thống thấp hơn, tính linh hoạt ở trong thiết kế cao hơn.

  • Hoạt động của sản phẩm đa chế độ giúp tối đa hiệu quả ở mọi tải.

  • Mức trở kháng nhiệt thấp giữa những trường hợp (2 độ C mỗi watt).

  • Chiều cao của sản phẩm thấp lý tưởng cho những bộ điều hợp khi không gian hạn chế.

  • Gắn đơn giản với kẹp giúp hỗ trợ sản xuất với mức chi phí thấp.

  • Mở rộng khoảng cách leo gói từ chân DRAIN tới chốt liền kề và tản nhiệt.

  • Không cần mức tản nhiệt lên tới 35W khi dùng gói P, G và M với mức điện áp đầu vào phổ quát và lên tới 48W ở mức 230VAC.

  • Bảo vệ quá áp đầu ra (OVP) được người sử dụng lập trình cho tắt chốt/ không chốt với thiết lập lại AC một cách nhanh chóng.

  • Cho phép cảm biến chính và phụ.

  • Phát hiện mức điện áp dưới đường dây (UV) giúp ngăn chặn sự cố khi tắt.

  • Ngắt quá áp đường dây mở rộng giới hạn tăng điện áp đường dây.

  • Giới hạn hiện tại có thể lập trình một cách chính xác.

  • Chuyển tiếp dòng được tối ưu hóa giúp loại bỏ gợn dòng.

  • Tần số 132kHz giảm máy biến áp và kích thước cung cấp điện.

  • Tùy chọn nửa tần số cho những ứng dụng video.

  • Rung động tần số giúp giảm mức chi phí bộ lọc EMI.

  • Tản nhiệt được kết nối với nguồn để có EMI thấp.

  • Tự động khởi động lại được cải tiến giúp cung cấp <3% công suất tối đa ở trong ngắn mạch và điều kiện lỗi vòng hở.

  • Chức năng tắt nhiệt trễ chính xác tự động giúp hồi phục mà không cần yêu cầu đặt lại.

  • Khởi động mềm được tích hợp một cách đầy đủ giúp giảm thiểu căng thẳng khi khởi động.

  • Rào cản mở rộng giữa DRAIN với tất cả những chân khác giúp cải thiện độ tin cậy của trường.

Tính năng sản phẩm

Sản phẩm có những tính năng đó là:

- Chuyển đổi từ điện áp xoay chiều sang một chiều

- Điều khiển xung PWM

- Tạo dao động, bảo vệ mạch điều khiển

- Điện áp vào 85 - 265 VAC

- MOSFET chịu được điện áp 700V

Mạch ứng dụng của IC nguồn TOP258PN TOP258P TOP258 258 DIP-7

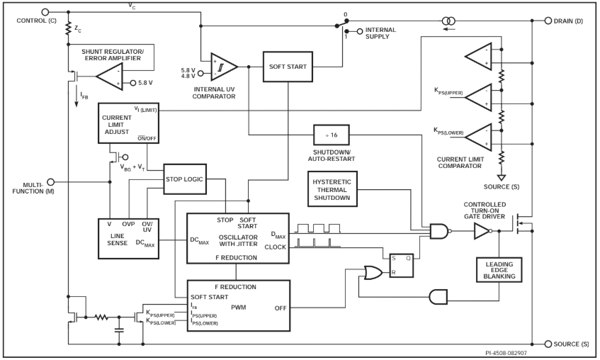

Sơ đồ khối của IC nguồn TOP258PN TOP258P TOP258 258 DIP-7

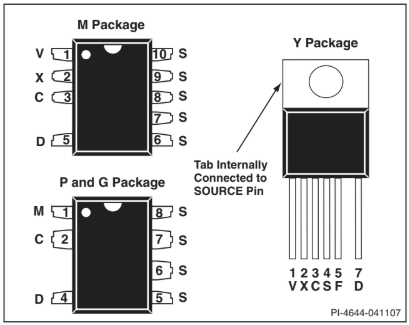

Sơ đồ chân kết nối của IC nguồn TOP258PN TOP258P TOP258 258 DIP-7





Các chân của IC bao gồm:

  • DRAIN (D) Pin: Chân Mosfet Drain nguồn cao áp. Dòng phân cực khởi động ở bên trong được lấy từ chân này thông qua nguồn điện cao áp được chuyển mạch. Điểm cảm nhận giới hạn hiện tại ở bên trong cho dòng chảy.

  • CONTROL (C) Pin: Lỗi chân đầu vào dòng phản hồi và bộ khuếch đại có tác dụng điều khiển chu kỳ nhiệm vụ. Kết nối bộ điều chỉnh shunt nội bộ mang đến tác dụng cung cấp dòng điện phân cực ở bên trong trong quá trình hoạt động một cách bình thường. Nó cũng được dùng để làm điểm kết nối cho đường vòng cung cấp và tự động khởi động lại/ tụ bù.

  • SOURCE (S) Pin: Đầu ra kết nối nguồn Mosfet có tác dụng trả lại nguồn điện cao. Sơ cấp mạch điều khiến phía chung và điểm tham chiếu.

  • MULTI-FUNCTION (M) Pin: Chân này kết hợp những chức năng của chân OLTAGE MONITOR  (V) và chân EXTERNAL CURRENT LIMIT (X) của Y thành một chân. Chân đầu vào cho UV, OV chuyển tiếp dòng với DCMAX.

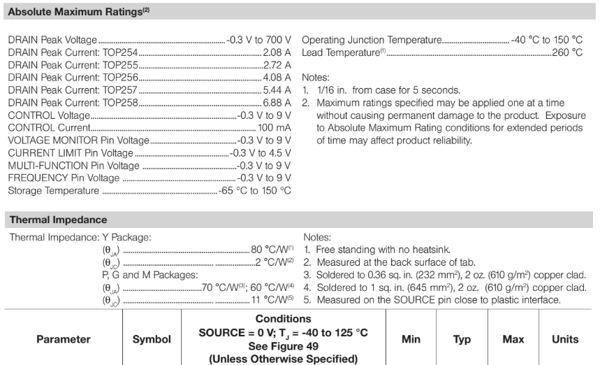

Thông số điện tối đa của IC nguồn TOP258PN TOP258P TOP258 258 DIP-7





Kích thước IC

 kich thuoc top258pn

Địa chỉ bán TOP258PN mới chính hãng chất lượng, giá tốt

TOP258PN MỚI CHÍNH HÃNG

Linh kiện Hudu cung cấp TOP258PN mới chính hãng chất lượng tốt cho khách hàng

Khi có nhu cầu mua IC nguồn TOP258PN, khách hàng cần tìm mua tại địa chỉ uy tín để đảm bảo được cung cấp sản phẩm với chất lượng, giá tốt. Bên cạnh đó, khi mua hàng, khách hàng cũng cần kiểm tra kỹ lưỡng chất lượng sản phẩm khi nhận hàng.

- Linh kiện điện tử Hudu cung cấp TOP258PN mới chính hãng chất lượng tốt, khách hàng hoàn toàn yên tâm khi sử dụng.

- Sản phẩm có độ bền cao, thời gian sử dụng lâu dài.

- Mức giá cả sản phẩm hợp lý, cạnh tranh.

- Chính sách đổi mới sản phẩm nếu phát sinh lỗi do nhà sản xuất, sản phẩm hư hỏng trong quá trình vận chuyển.

- Giao hàng nhanh chóng theo địa chỉ yêu cầu, kiểm tra hàng trước khi thanh toán.

Nếu bạn đang có nhu cầu mua IC nguồn TOP258PN nhấn ngay vào Đặt mua hàng để được cung cấp sản phẩm chất lượng, giá tốt trong thời gian nhanh chóng nhất. Chất lượng của sản phẩm sẽ làm bạn hài lòng và tin tưởng.
