Cách xác định đầu dây cho động cơ 3 pha bằng đồng hồ vạn năng

Muốn xác định đầu dây cho động cơ 3 pha cần có tính chuyên môn cao. Ngoài sự hiểu biết thì việc dùng đồng hồ vạn năng sẽ là một công cụ hỗ trợ đắc lực cho bạn. Sau đây, chúng tôi sẽ mách bạn cách xác định đầu dây cho động cơ 3 pha bằng đồng hồ vạn năng.

Động cơ 3 pha là gì?

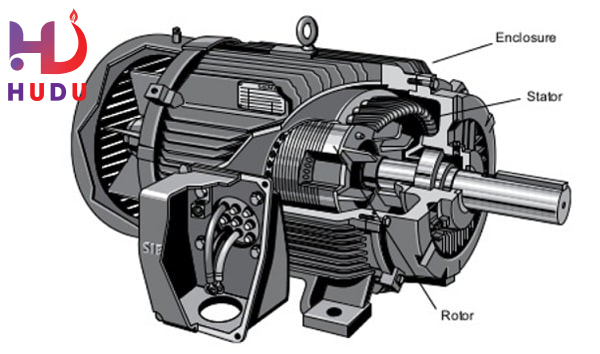

Động cơ 3 pha có vai trò chuyển năng lượng điện thành cơ năng

Động cơ điện 3 pha có vai trò chuyển năng lượng điện thành cơ năng, cung cấp momen lực. Ngoài ra nó còn mang tới nhiều ưu điểm và các tính năng khác. Để xác định đầu dây cho thiết bị này không phải quá khó, việc thao tác với đồng hồ vạn năng cũng khá dễ dàng.

Động cơ 3 pha là động cơ xoay chiều dựa trên sơ đồ nối điện. Về cấu tạo của động cơ 3 pha bao gồm: stator để tạo và từ trường quay, roto. Để tăng hiệu quả, người ta thường ghép nhiều thanh kim loại chung thành lồng hình trụ, mặt bên được tạo bởi nhiều thanh kim loại song sóng, bộ phận này thường được gọi là roto lồng sóc.

Động cơ điện 3 pha hoạt động tượng tự như điện xoay chiều. Khi mắc động cơ với mạng điện 3 pha, từ trường do stato gây ra sẽ làm cho roto quay liên tục. Chuyển động quay của roto được trục máy truyền ra ngoài để vận hành máy móc hoặc cơ cấu chuyển động khác.

Ưu điểm của động cơ 3 pha là có độ bền cao, bảo trì dễ dàng với mức giá phù hợp.

Cách xác định đầu dây cho động cơ điện 3 pha

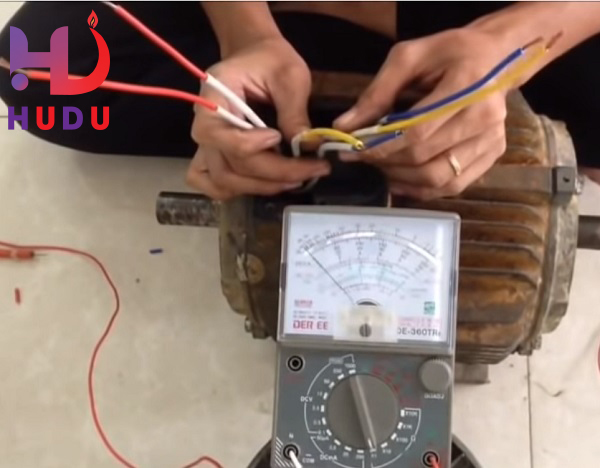

Đồng hồ vạn năng giúp xác định đầu dây cho động cơ điện 3 pha

Motor điện 3 pha có 6 đầu dây ra gồm 3 cặp. Để xác định đầu dây motor 3 pha, cần sử dụng đồng hồ vạn năng. Cách thực hiện xác định khá đơn giản, bạn thực hiện theo những bước như sau:

• Bước 1: Trên đồng hồ vạn năng, di chuyển núm vặn tới thang đo điện trở băng X1.

• Bước 2: Tiến hành đo từng cặp dây, nếu kim đồng hồ mà di chuyển lên đó là một cặp, hãy ký hiệu cho từng cặp.

Ví dụ: Tạm gọi là dây 1,2,3,4,5,6 trong đó 1,2 là 1 cặp; 3,4 là 1 cặp và 5,6 là 1 cặp.

• Bước 3: Ở thang đo điện trở của đồng hồ vạn năng, chọn thang 2.5DcmA sau đó quấn que đỏ - đen của đồng hồ với cặp dây 1,2 xác định ở trên.

• Bước 4: Tiến hành lấy 2 cặp còn lại (cặp 3,4 và 5,6) chạm lần lượt vào 2 đầu âm dương của cục pin. Ví dụ, cặp 3,4 nếu như đồng hồ chạy lên theo chiều thuận thì dây ở cực dương là dây dương, đầu đầu còn dây ở cực âm cục pin là đầu cuối.

Ví dụ: Dây 3 ở cực dương cục pin thì dây 3 là dây dương, đầu đầu và dây 4 đang ở cực còn lại là cực âm tức là dây 4 là dây âm, đầu cuối.

=> Xem thêm: Cách kiểm tra Triac trên bo mạch máy giặt bằng đồng hồ vạn năng

Trong trường hợp đồng hồ vạn năng chạy ngược lại thì dây 3 là âm và dây 4 là đầu dương. Tương tự với cặp dây 5, 6 thì ta cũng sẽ dễ dàng xác định được đầu âm – dương. Với cặp 1,2 thì ngược lại dây nào đang nối với que dương của đồng hồ vạn năng thì đó là dây dương âm (đầu cuối), dây còn lại đang nối que âm của đồng hồ sẽ là dây dương (đầu đầu).
